離心機變頻柜

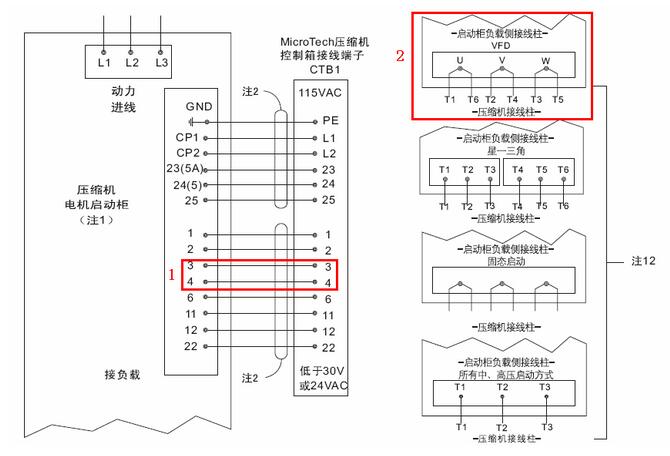

使用1臺變頻啟動柜時，其接線與其他方式的啟動柜基本相同，啟動柜動力進線L1、L2、L3端接三組用戶動力線。  其不同的是在變頻啟動柜與壓縮機控制柜接線中，需按“紅框1”中所示，需再連接3、4端子。  啟動柜與壓縮機的連接方式為“紅框2”中的連接方式，啟動柜中的U、V、W端分別與壓縮機的T1和T6、T2和T4、T3和T5端連接。
